2020年9月，在上海召開中國勘察設計協會電氣分會2020年會暨全國電氣技術交流大會，對榮獲2019年度工程勘察、建筑設計行業和市政公用工程優秀勘察設計獎(優秀建筑電氣項目)的項目進行頒獎。

中國建筑標準設計研究院設計的“光環新網上海嘉定數據中心工程”項目榮獲優秀建筑電氣項目二等獎。

這是“光環新網上海嘉定數據中心工程”榮獲的又一殊榮。在之前，該項目因?yàn)槠漭^大的創新性和經濟性，顯著的社會和環境效益，遍獲佳獎。獲得中國建筑學會2017-2018建筑設計獎暖通空調專業一等獎、電氣專業一等獎;北京工程勘察設計行業協會2019年北京市優秀工程勘察設計獎建筑環境與能源應用專項獎一等獎、建筑電氣專項獎二等獎等，受到行業內一致好評。

下面帶領大家再次回顧

這座數據中心的獨特之處

︾

項目概況

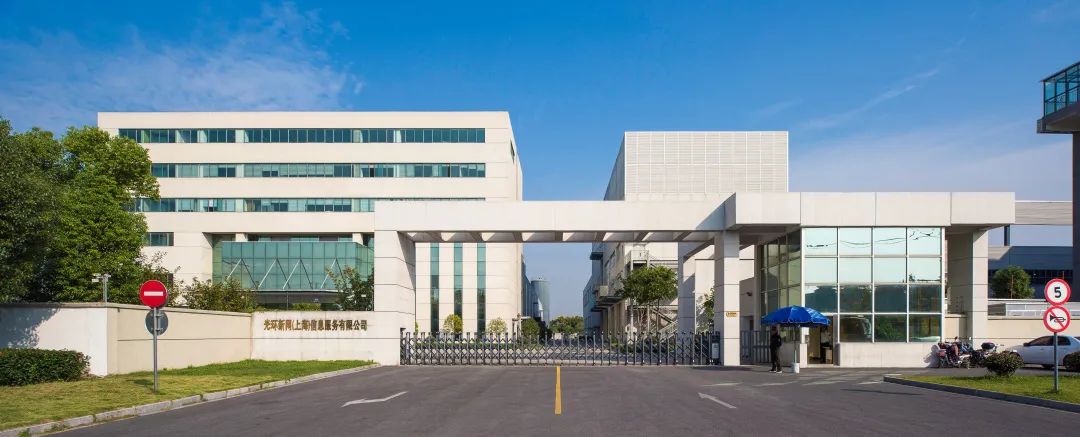

光環新網上海數據中心位于上海市嘉定工業區。園區占地約46畝，建筑面積約2.8萬平方米，其中數據機房面積8840平方米，建筑高度為23.35米，地上二層，局部六層。共設計有16個機房模塊，可提供4500臺42U標準服務器機柜。機房按照T4標準設計，電氣供配電系統、空調系統、綜合布線系統均按照T4級別要求的容錯架構配置，為電子信息設備提供最安全、可靠的保障。

完了滿足本工程最重要的技術指標：T4級別設計，項目團隊在設計過程中充分學習和理解TIA-942標準，并與評審機構溝通、請教，多次修改設計圖紙，完善系統設計。

終于經過Uptime Institute為期數月的嚴格評審，于2017年9月獲得了Uptime InstituteT4標準設計認證，成為中國內地僅有的5家獲得Uptime T4設計認證的數據中心，也是上海地區唯一的一家!

Uptime Institute 成立于1993年，是全球公認的數據中心標準組織和第三方認證機構。Uptime TIER等級認證是數據中心業界最知名、權威的認證，在全球范圍得到了高度的認可。Uptime TIER數據中心等級認證體系分為T(mén)ier I—Tier IV四個等級，Tier IV為最高等級。目前，全球共有50多個國家，超過350個數據中心通過了Uptime頒發的認證。中國內地獲得Uptime認證的數據中心僅有14個。其中，獲得Tier 4認證數據中心5個，獲得Tier 3認證數據中心8個，獲得Tier 2認證數據中心1個。

技術特點

?負荷等級高

項目的IT及其輔助設備、安防系統等負荷等級為一級負荷中特別重要的負荷。除了雙重市電供電外，還配置了柴油發電機作為后備電源。

?電源種類多

光環新網上海數據中心采取四種電源設計，分別為雙路110kV/10kV市電進線，雙路10kv高壓柴油發電后備電源，雙路UPS不間斷電源，園區內設立三聯供能源站。同時，園區內自建110kV/10kV變電站一座，為用戶設備提供穩定可靠的電力供應。

?用電量大

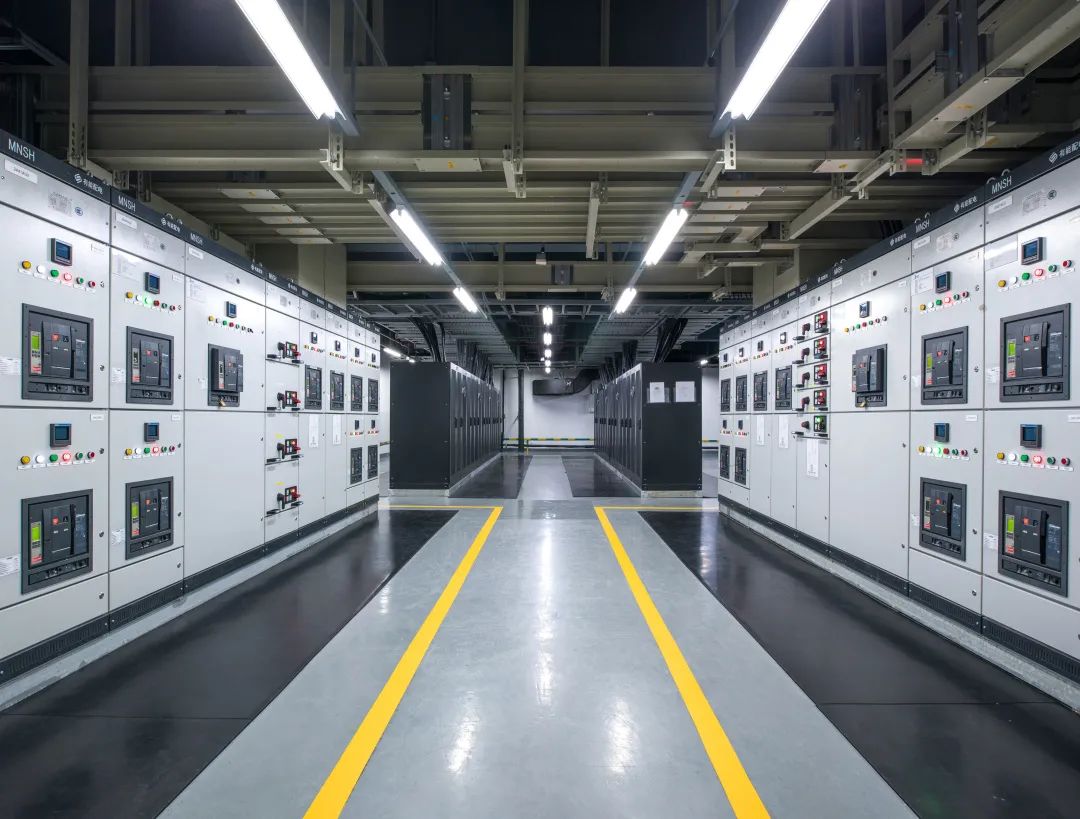

眾所周知，數據中心項目用電量較普通民用建筑要大得多，本項目計算電量已經達到21564kW，共安裝24臺2500kVA干式變壓器，其中16臺為IT設備供電，4臺為照明、空調、動力等設備供電，還有4臺為備用變壓器。

?容錯系統

T4級別的數據中心，對電氣設備、供配電系統均有很高的冗余要求。本項目變壓器為2N系統;UPS為2(N+1)系統;柴油發電機后備電源為2N系統。

?管線復雜

項目容錯配置的供配電系統復雜，出線回路多，有大量的電纜和封閉母線布線，同時由于原有建筑物的層高有限，再加上A、B路管線要求物理隔離，因此，造成了管線敷設極為困難，經過多次論證，最終攻克了敷設難題。

特色創新

?系統靈活

UPS的輸出采用封閉母線出線，每個機房送兩條母線，列頭柜電源采用插接箱從母線接取，不僅解決了大容量電纜敷設難的問題，而且，在機房客戶種類多時，可以根據客戶需要很容易地將系統從2N冗余改為N+1冗余或者N冗余，而不需要改變配電系統和配電設備，使系統變得很靈活。

?高可維護性

2N系統已經使系統無單點故障，還設置了4臺備用電壓器，通過合理的采用ATS，可以完美的實現20臺運行的變壓器中不論哪臺變壓器維修、母線維護，都可以由備用變壓器來替代，而達到不停電的運行狀態。

?高可靠性

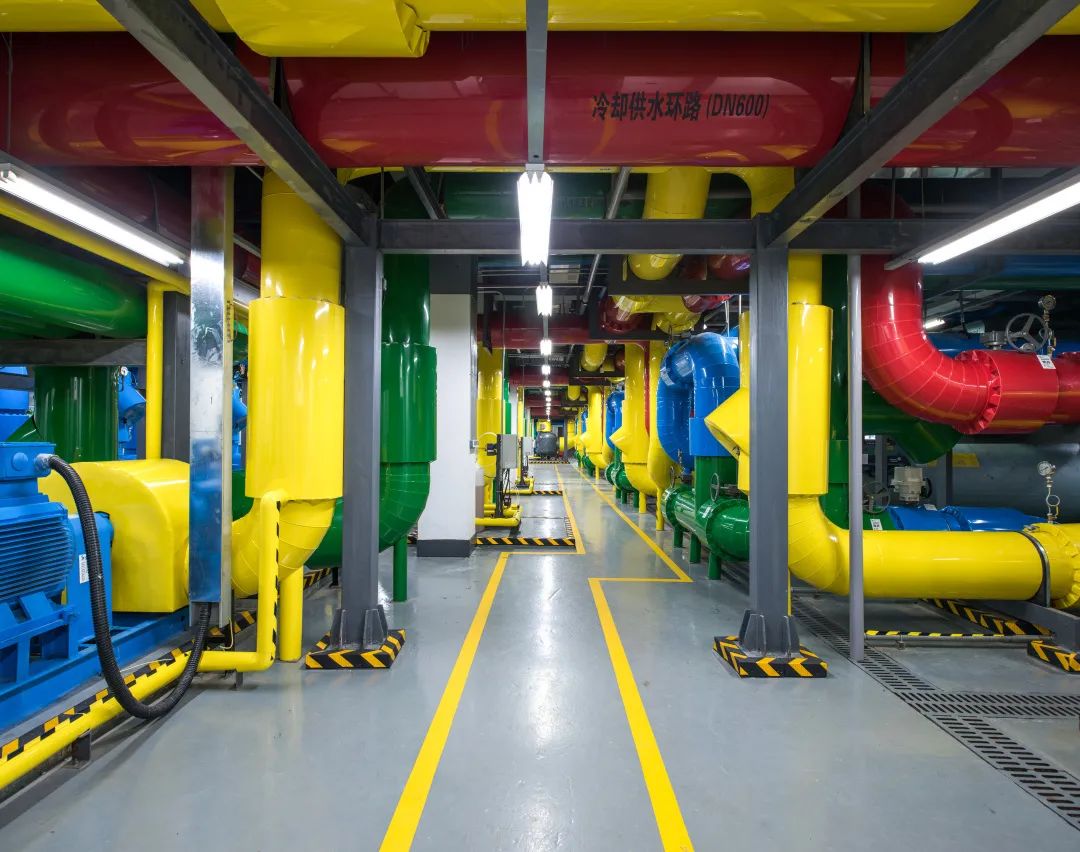

對于T4級別的數據中心，可靠和安全性要求極高，為了減少供電設備，將所有電氣主干線敷設在二層，水管敷設在一層，水管與電氣管線進行嚴格的物理隔離。同時不同路水管和電氣管線也在各自樓層內進行物理隔離。

?分布式能源

本項目設置了冷熱電三聯供能源站，利用峰谷電價差來切換使用不同的能源，不僅具有良好的經濟效益，更貢獻了干凈、清潔的環境。

︾

正因?yàn)閺?fù)雜的系統特點，造就了系統的先進性和創新性。

︾

節能效果

第一，本項目設置了冷、熱、電三聯供能源站，為國家節約能源，為企業帶來了收益，還減少了環境污染。

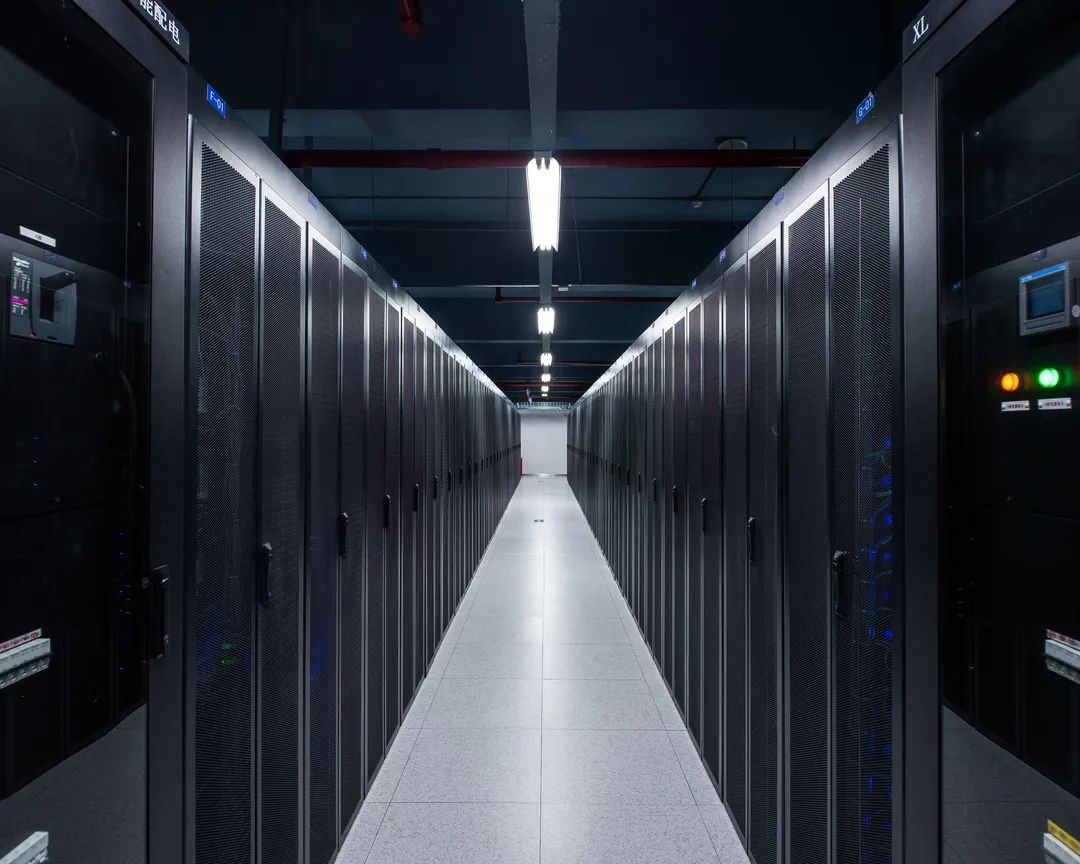

第二，冷通道封閉內采用了LED局部照明，在人員工作時開啟，不用大范圍的開啟機房?jī)?nèi)照明燈，達到節能目的。

第三，采用智能照明系統，可以根據應用場景自動控制光源啟停。

第四，辦公區燈具采用平行于外窗的布置方式，合理地利用自然光使之與室內人工照明有機結合。

第五，通過智能化系統，控制配電室、機房的環境溫度，提高供配電設備的供電能力。

第六，光源選用高光效T8三基色熒光燈和LED燈，配電子鎮流器。

第七，控制照明功率密度值，使其小于《建筑照明設計標準》GB50034中規定的現行值。

第八，電氣設備采用成熟、高效率、低能耗的節能型產品。

第九，變配電室深入負荷中心，縮短供電半徑，節約銅材。
