5月17日是第30個全國助殘日，中國建筑標準設計研究院(簡稱“標準院”)多年來關注殘疾人對于建筑的使用需求、積極探索無障礙設計，在具體實踐中取得諸多良好示范作用。標準院項目-國家殘疾人冰上運動比賽訓練館從設計之初貫徹“以人為本”的設計理念，注重真正從人的使用需求出發，以求建設一個充分體現人性化的無障礙綠色體育場館。

作者 / 張欣 胡若谷 焦倩茹 李越陽

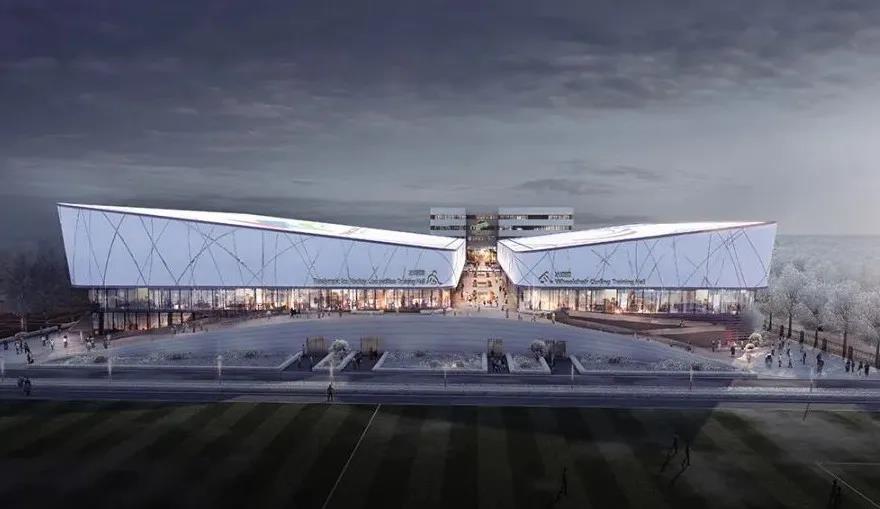

國家殘疾人冰上運動比賽訓練館

2022年冬殘奧會賽前比賽訓練館，服務于殘疾人冰上項目訓練，保障于中國殘疾人運動員在奧運會上爭奪金牌。

作為全國唯一專項服務于殘疾人冰上運動的場館，將為冬殘奧會冰球及冰壺運動隊建立一個符合備戰集訓要求、符合無障礙標準和殘疾人冰上項目特點的專業冰上項目訓練場館。

項 目 概 況

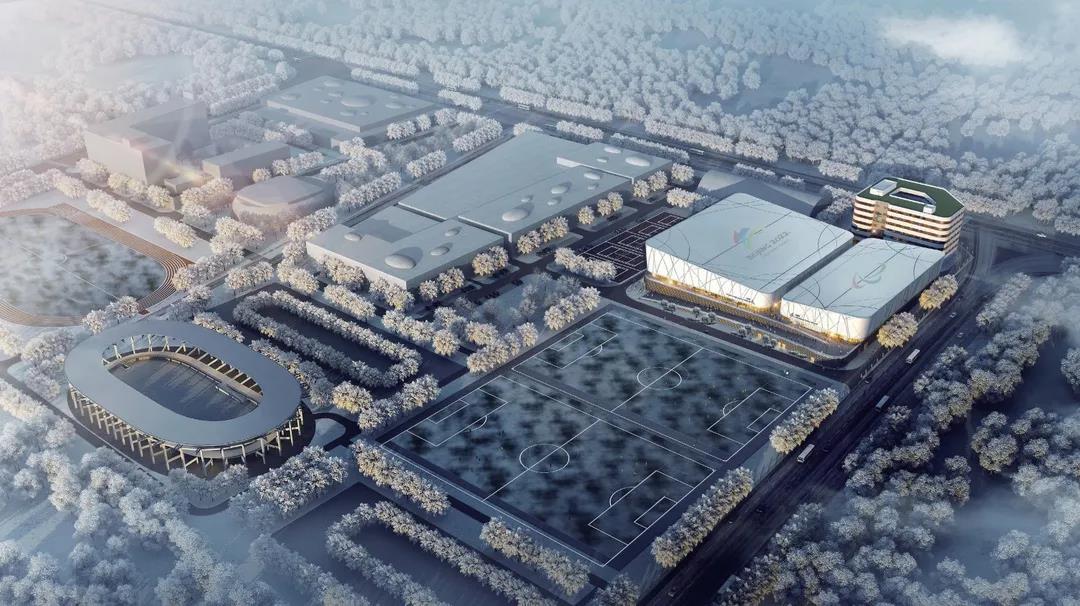

項目為中國殘疾人體育運動管理中心的新建工程，項目建設地點位于北京市順義區后沙峪鎮天北路321號。用地面積18000平方米，總建筑面積31473平方米，由冰球比賽訓練館、輪椅冰壺訓練館和綜合樓三部分組成，其中綜合樓主要包括體能訓練用房、科研及教育用房、醫療及康復用房、餐廳、運動員公寓、地下車庫及設備用房。

設 計 目 的

場館的設計出發點在于專門服務殘疾人運動員及觀眾，真正從殘疾人運動員和觀眾的實際需求出發，從場地規劃、建筑設計、設施設備、標識系統等不同方面綜合考慮符合各類殘疾人的訓練、參賽、觀賽等的不同功能需求，并歸納分析得出各類體育場館的無障礙設計策略。

需 求 分 析

考慮場館的服務人群主要分為運動員和觀眾兩大人群，其中運動員包括殘奧冰球運動員和輪椅冰壺運動員，觀眾包括殘疾人觀眾、老年人觀眾、孕婦觀眾及其他觀眾，人群行為包括訓練、參賽、觀賽和生活。設計需要思考各類人群在使用建筑的不同行為過程中可能會遇到的障礙，考慮有障礙人群對不同空間的使用需求。

無 障 礙 設 計 策 略

作為全國唯一專門服務于殘疾人的冰上運動體育場館，項目需要發揮引領性的作用，不僅要滿足一般性的無障礙設計，更需要高于標準的人性化優化設計。

通過對使用人群日常行為的分析，研究人員發生各類行為時的人體尺度和行為模式，思考需要提供無障礙設計的各個方面及優化細節。

從場地規劃、空間布局、流線組織、設施設備、標識系統、避險避難六大體系開展設計，總結出通用的無障礙設計策略，以及針對此體育場館特有的無障礙設計策略，為運動員的訓練參賽、生活輔助等打造全面的人性化環境。

?? 通用性無障礙設計策略

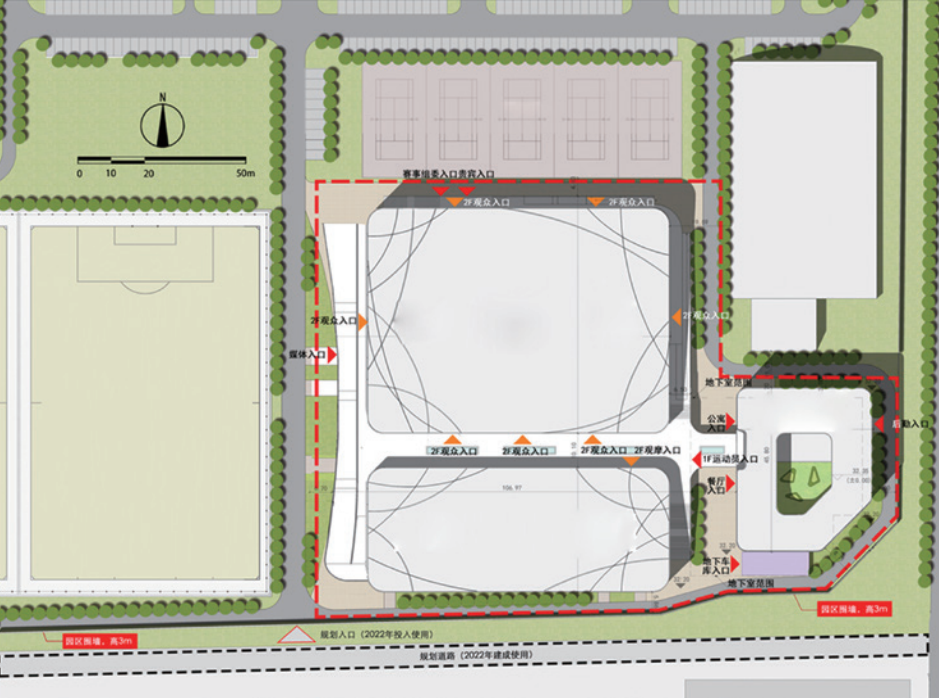

停車位

在靠近場地西北側，臨近場館觀眾主要入口和主坡道位置，設置2個無障礙停車位與2個孕婦停車位，方便輪椅使用者和孕婦就近停車，以最短路線進入場館。

使用“N+1”停車位的設計理念，即N車位數+1通道數，為不同停車方向下車的輪椅使用者提供方便。無障礙機動車停車位為藍色，孕婦停車位為黃色，與普通車位區分，并涂有停車線、輪椅通道線和無障礙標志，配有低位充電樁。

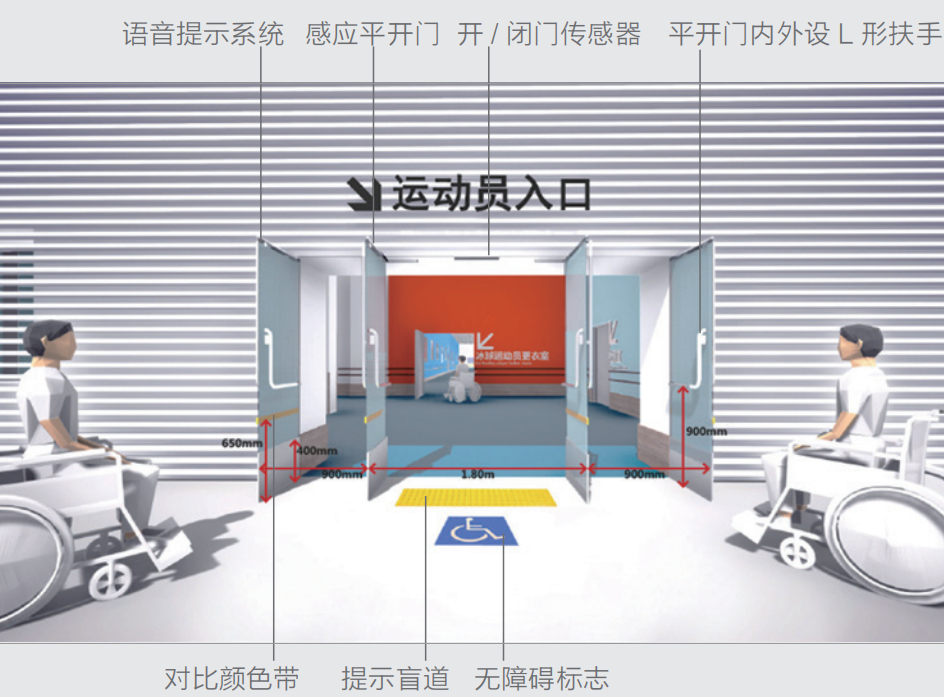

出入口

場館及綜合樓的出入口為無障礙平坡出入口，坡度為1:50，并設有遮陰避雨設施，地面平整、防滑。入口門為感應平開門，通行凈寬雙扇1.8m不設置門檻，以保證輪椅通行。

門底部設置護門板，防止撞擊，玻璃門設置對比顏色帶，提示視覺弱的使用者。

感應平開門發生感應故障時，也可手動開啟，門把手為L形抓桿，把手滿足不同人群單手抓握或握拳進行操作，操作面的頂端與地面的距離符合坐姿狀態人手可碰到的高度。門完全開啟時間和關閉時間各自不小于3s，確保輪椅使用者有足夠時間通過。

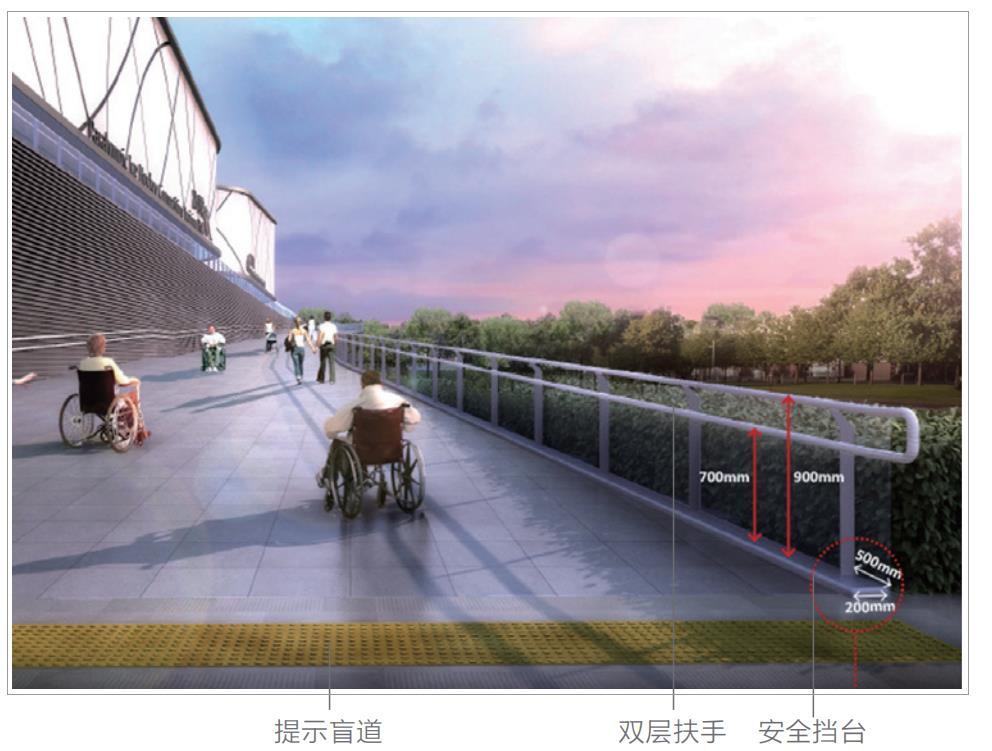

輪椅坡道

場館的西側、東側設置供殘疾人觀眾使用的輪椅坡道;綜合樓北側設置供運動員使用的輪椅坡道，起坡前設置提示盲道。坡面平整、防滑、無反光，設置無障礙標識。

西側主坡道作為觀眾主入口，會有大量人群同時進入，該坡道縱向坡度為1:20，輪椅使用者可自行上坡，無需他人幫助;并在坡道兩側設雙層扶手。上層高度為900mm，下層高度為700mm，可以同時滿足正常人與坐輪椅人的抓握高度需求。

欄桿扶手材質設計為木質，較金屬扶手摩擦力更大，且材質溫暖，更為舒適。欄桿外掛玻璃欄板為安全玻璃，確保使用人群的安全。所有的扶手下方擋臺采用圓角設計，防止尖角對輪椅使用者產生傷害。

電梯

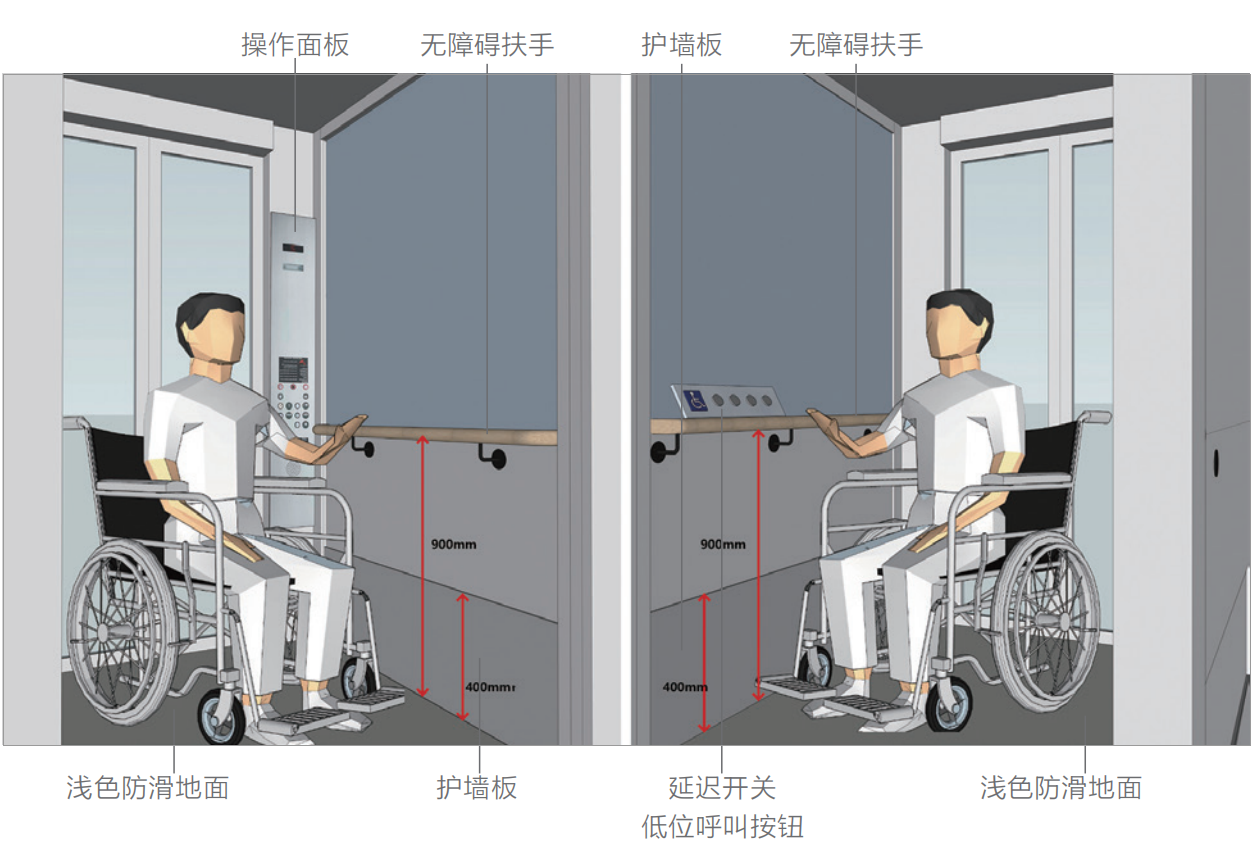

轎門及層門均應為動力驅動的自動水平滑動玻璃門(除消防電梯)，這樣可以方便看到電梯內部情況，一旦發生危險，外面的人員可清楚看清內部狀況。

電梯門應保持5~20s的開啟時間，除非使用者操作轎廂內的轎門開關按鈕，確保人員安全通行時間。轎廂的三面壁上設高900mm扶手。轎廂內部的設計與安裝要避免造成傷害，不存在尖角或凸出物。轎廂內三面采用鏡面不銹鋼，可將轎廂環境盡收眼底。輪椅進出時，能通過鏡面觀察周圍情況，進退自如。

轎廂操縱盤布置在進入轎廂時的右側轎壁，主操控盤的轎廂斜對角位置設置殘疾人轎廂操縱盤，使殘疾人進入轎廂后無需再轉身按鍵。

候梯廳處的呼叫按鈕高度為1.00m。按鈕上設置盲文標志，且在呼叫按鈕下方設有輔助的腳踏式呼叫按鈕，可方便手臂殘疾的人員用腳來踏按。

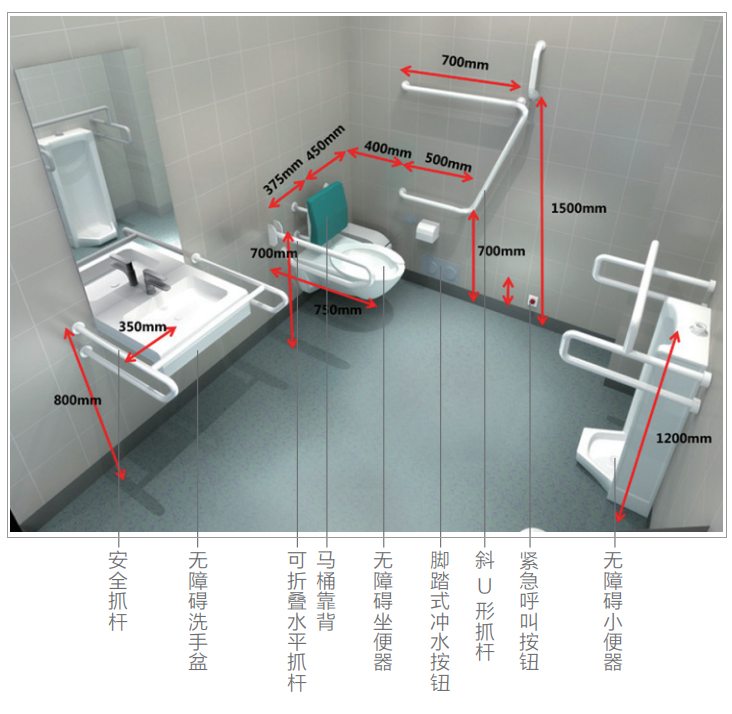

衛生間

衛生間依使用者的人體形態、行為方式及操作習慣，提供方便起身、移動和施力的空間布局及設施。

衛生間入口無門檻，門旁邊設置低位開關按鈕。衛生間內包括無障礙坐便器、小便器、洗手盆、鏡子、取紙器、U形抓桿、可折疊水平抓桿、安全扶手、腳踏式按鈕、多功能臺、呼叫按鈕、掛衣鉤等設施，隔間內部輪椅回轉直徑為1.50m。

衛生器具設置安全抓桿。對于扶手的抓桿形式，設計研究人體坐姿情況下手臂前伸距離，以及從輪椅到坐便器的動作過程所需要抓握的位置及高度。將傳統的L形抓桿進行了優化設計，考慮起身后的抓握，優化為U形抓桿，再轉變?yōu)楦×Φ男盪形抓桿。

??針對場館的無障礙設計策略

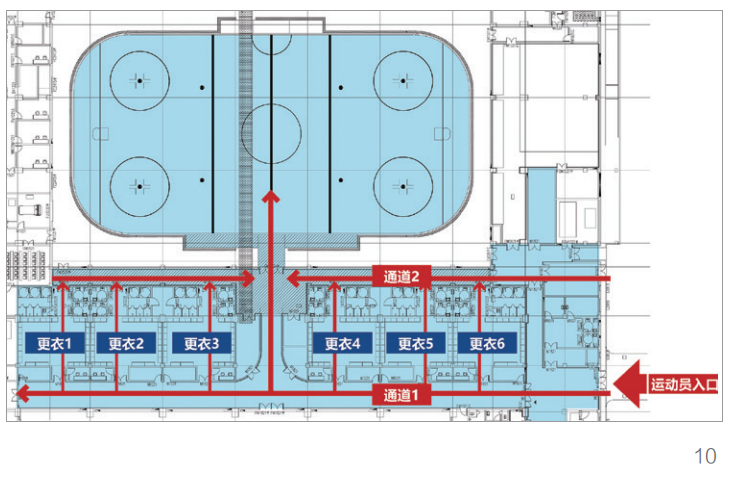

雙通道&仿真冰面

根據殘奧會冰球比賽的流程和運動特征，運動員需乘坐輪椅或使用義肢經過鋪設有普通材質地面的走廊到達更衣室，在更衣室內更換冰橇后，前往檢錄處、場地和替補席，為了冰球運動員乘坐冰橇的通行順暢，此部分走廊需要鋪設仿真冰面，以便冰橇滑行。因此，在運動員更衣室前后設計雙側走廊。

輪椅換乘廳

由于冰壺比賽冰面清潔要求較高，經過對國家冰壺隊的調研發現，存在生活輪椅與比賽輪椅混用的情況，在進入冰面之前，需要花費很多時間對輪椅進行細致的清潔，效率過低。因此，在運動員入口處加設一個輪椅換乘廳，方便運動員將生活輪椅直接換成比賽輪椅，免除反復清潔的環節，提高比賽訓練效率。

運動員休息室

殘奧冰球館與輪椅冰壺館室內使用不同顏色區分，其內部各個功能區通過不同顏色標識，方便運動員辨識所在位置。

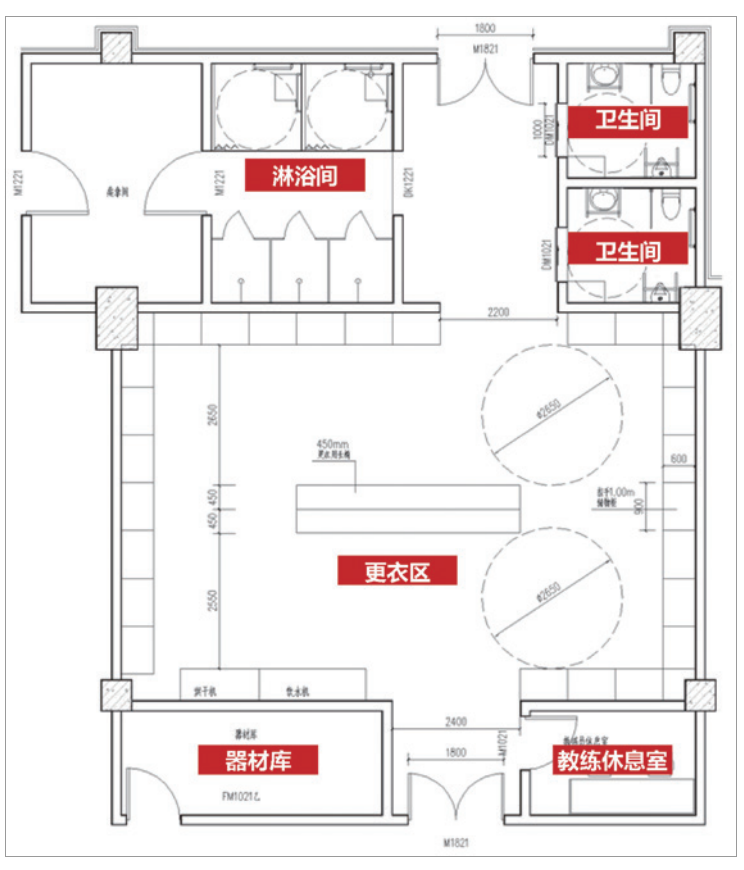

殘奧冰球比賽館運動員休息室每間包括更衣區、無障礙衛生間(2個單間)、普通淋浴間(3個)、無障礙淋浴間(2個隔間)、教練員休息室、器材室及桑拿間;更衣區內部設有直徑2.60m的輪椅回轉空間。

輪椅冰壺訓練館無障礙運動員休息室每間包括更衣區、無障礙衛生間(2個單間)、無障礙淋浴間(2個隔間)及清潔間;更衣區內部設有直徑2.60m的輪椅回轉空間。

同時，考慮到運動員行動不便，無障礙淋浴間、衛生間等房間減少了門的設置，以門洞口替代。

淋浴間凈空間為1 650mm(深)×1 650mm(寬)，入口采用活動門簾，浴間內外地坪無高差。淋浴凳為移動式，平時不用時可以收起來放在旁邊。

坐臺一側設有可垂直90°旋轉的水平抓桿。淋浴間設有L形安全抓桿，其垂直部分設在坐臺前端。

淋浴控制開關為杠桿式操控，高度1.00m，用緊握的拳頭可以操作;設有高溫監控或溫度調節控制器，淋浴設有一個手持噴頭，淋浴軟管長度大于1.50m，方便坐姿情況下進行淋浴。

坐臺旁距地面180mm高度處設緊急求救按鈕，以防滑倒發生危險時可緊急呼救。

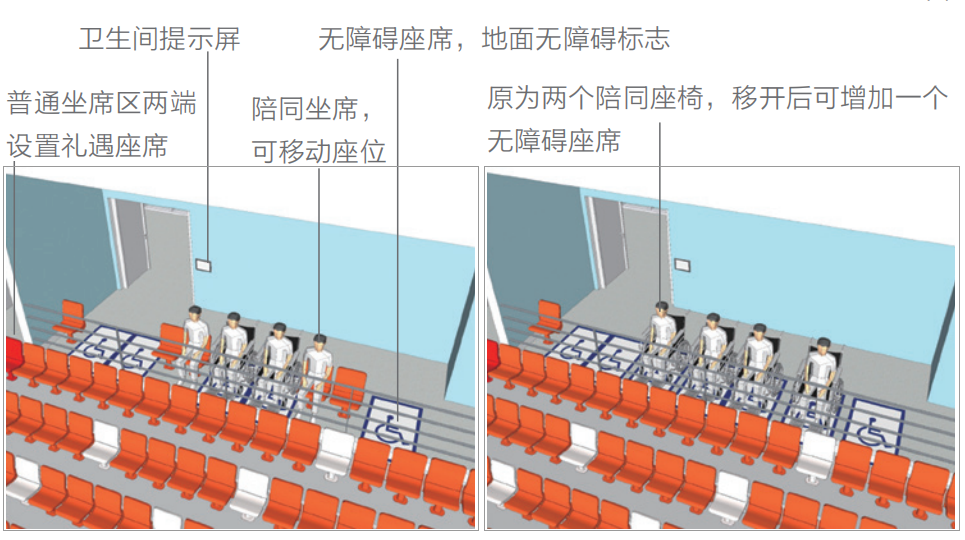

觀眾席

冰球館承載比賽功能，在冰球館二層四周設置200個無障礙坐席，將比賽球場圍繞在中心，分12個區，每個區域配有獨立出入口和無障礙衛生間，不與普通觀眾共用出入口，保證殘疾人觀眾的疏散安全，避免與普通觀眾造成流線交叉，相互干擾。

觀眾席的設計在無障礙坐席旁邊1:1配了陪同座椅，并且成對布置，可使兩個無障礙坐席相鄰而坐，方便交流。

陪同坐席使用可移動座椅，不需要的時候可以移開，2個陪同坐席移開的寬度可以保證再加1個無障礙坐席，因此可根據現場人員使用情況靈活布置。

同時，考慮到體育建筑瞬時人流較大，行動不便的觀眾可能難以快速疏散到安全場地。設計提出室外亞安全區概念，即可通過二層的觀眾廳將人群向四個方向疏散到室外平臺，行動不便者可在此區域等待救援。

國家殘疾人冰上運動比賽訓練館是集功能復合、綠色生態、科技創新、人文關懷、開放共享為一體的專項體育場館，同時又是殘疾人體育精神的歸宿所在。

設計創作過程中，充分考慮殘疾人體育的發展趨勢，突出人性化無障礙設計，為國家冰上項目隊備戰冬殘奧會提供更好的保障，成為展示我國殘疾人事業發展的重要窗口。

無障礙設計·傳遞無障“愛”
