2020年1月16日，TC10/TC10/SC8 秘書處宣布由中國建筑標準設計研究院有限公司(簡稱“標準院”)申請修編的3項建筑制圖標準經過分委員會立項投票工作，全部通過，3個項目將全部有新工作組ISO/TC10/TC10/SC8/WG17 負責，魏來擔任工作組召集人。ISO將盡快在其系統里完成新工作組的注冊工作。

ISO/TC10//TC10SC8/WG17 包括裝配式的建筑工程數字化表達原則

Principle of digital presentation for building and construction, including prefabrication

3項修編標準分部是：

ISO 4172 技術制圖——建筑制圖——預制結構裝配圖

ISO 6284 建筑制圖—極限偏差表示法

ISO 7519 技術制圖——建筑制圖——總布置圖和組裝圖基本表示原則

圖1: TC10/TC10/SC8會議

申報過程

2018年10月，TC10/SC8在北京召開的年會上，標準院代表提出希望主導ISO 4172、ISO 6284、ISO 7519三項標準的修編工作。2019年5月，標準院在ISO/TC10/SC8召開的全體會議上，提出3項建筑制圖標準修訂的申請計劃，并在同月舉辦的TC10/SC8年會上，對三項標準修編的工作計劃、技術路線的要點進行了報告。該報告得到了瑞典、日本、哥斯達黎加等與會成員國的支持，會議同時建議成立新的WG 17負責修編工作。2019年12月7日，根據ISO有關規定，TC10和TC10/SC8的秘書處單位瑞典標準化研究院(SIS)就修編立項、成立WG17、中國主導等具體事務向TC10/SC8所有成員進行正式征求意見。

2020年1月10日，征求意見結束，以下會議決議獲得通過：

Beijing 3/2019：修編ISO 4172，項目負責人為魏來，標準周期為48個月(征求意見稿編制周期36個月)，標準適用范圍不變，由WG 17負責。

Beijing 4/2019：修編ISO 6284，項目負責人為魏來，標準周期為36個月(征求意見稿編制周期24個月)，標準適用范圍不變，由WG 17負責。

Beijing 5/2019：修編ISO 7519，項目負責人為魏來，標準周期為48個月(征求意見稿編制周期36個月)，標準適用范圍不變，由WG 17負責。

Beijing 6/2019 ：成立新的WG 17，包括裝配式的建筑工程數字化表達原則。召集人為魏來，秘書處由中國國家標準化管理委員會SAC承擔。

自此，修編工作進入實施階段。

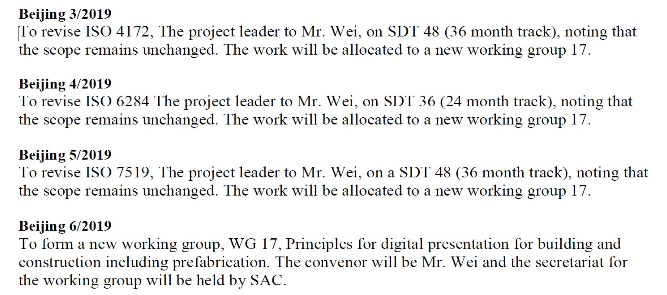

圖2: 全體會議決議

重要意義

在TC10/SC8管理的18項現行標準中，部分標準發布時間比較早，已經無法適應快速發展的工程技術的需要，特別是隨著BIM(建筑信息模型)的出現，建筑業朝向信息化發展，因此計算機輔助設計(CAD)得以加強，并從輔助性設計工具逐步擴展到數字化表達。

本次進行修編的三項標準是TC10/TC10/SC8中最貼近于工程實踐場景的幾項技術文件標準，對ISO所影響的世界各國或地區的工程文件具有直接指導意義，仍然在圖紙表達方面廣泛地被從業者所采用。此外，ISO 4172和ISO 7519還涉及到裝配式建筑的表達方法，在多個工程周期中，促成了技術文件表達的國際共識，為行業協同提供了堅實的基礎。

隨著建筑信息化的發展，BIM、大數據等技術的興起，需要工程文件的表達體現出數字化、數據化的特點;同時，裝配式設計建造生產一體化等理念，也推動建筑工程向制造業學習更加先進和靈活的表達方式。發布于九十年代的3項標準，其所制定的基于二維圖紙的表達方法已經無法適應新技術的要求和特點。

鑒于技術發展和工程實踐水平，中國建筑標準設計研究院在國際會議上率先提出3項標準的修編應充分考慮BIM等數字化表達特點和優勢，體現裝配式建筑的產品化特征，對標準內容進行技術升級，使工程文件的信息表達更加完善，組織方法更加科學，表達方法更加明確，表達手段更加先進。

3項標準的修編，將突破二維圖紙表達手段所帶來的局限性，充分發揮數字科技給工程建設領域所帶來的便利性，有利于BIM等數字工程技術的進一步發展，增進裝配式上下游產業的信息有效溝通，從而促進工程建設領域勞動生產率的不斷提高。

背景介紹：

ISO/TC10名稱為Technical product documentation技術產品文件技術委員會于1947年建立，目前總計有18個P成員，38個O成員。工作對象主要是機械制圖、建筑制圖、船舶制圖、土木制圖及電氣制圖等各類制圖標準化技術委員會。

SC8分技術委員會創立于1982年，名稱為Construction documentation(建筑文件)，目前有12個P成員，22個O成員， TC10/SC8建筑文件分委員會秘書處設在瑞典，中國建筑標準設計研究院有限公司是國內技術對口單位。TC10/SC8主要的領域是建筑制圖的符號、簡化畫法、標識、表示方法、計算機CAD中的圖層、設備和建筑管理元數據文件等方面的內容。SC8是ISO中唯一的關于建筑工程在全建設過程中，其技術文件如何組織和表述的技術機構，當前發布了18項標準，從最基本的建筑工程表達總則(例如ISO 128-33)到圖層等專項表達方法(例如ISO 13567)等，使全球工程建設行業能夠在同一表達語境下進行技術交流。
